產品型號：

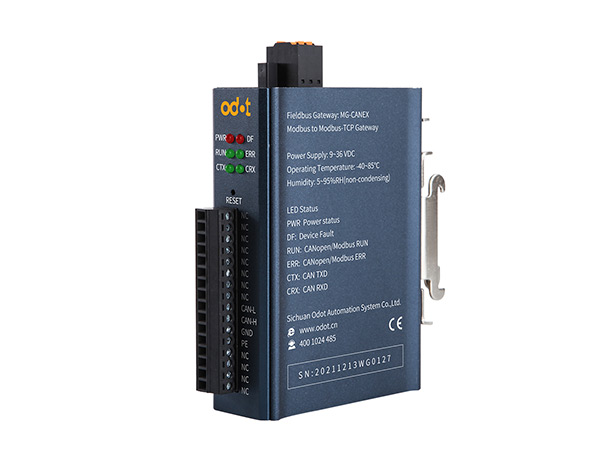

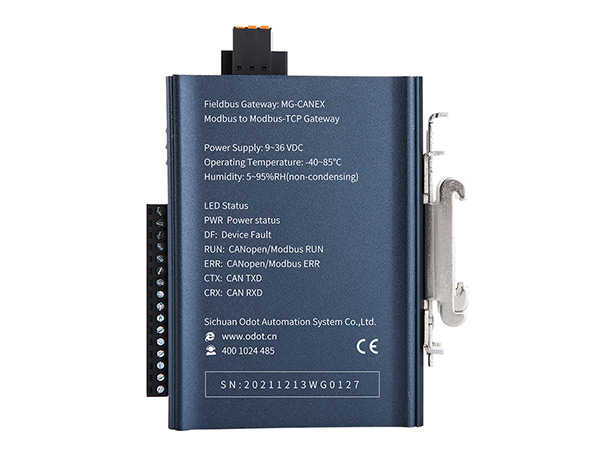

MG-CANEX產品特點：

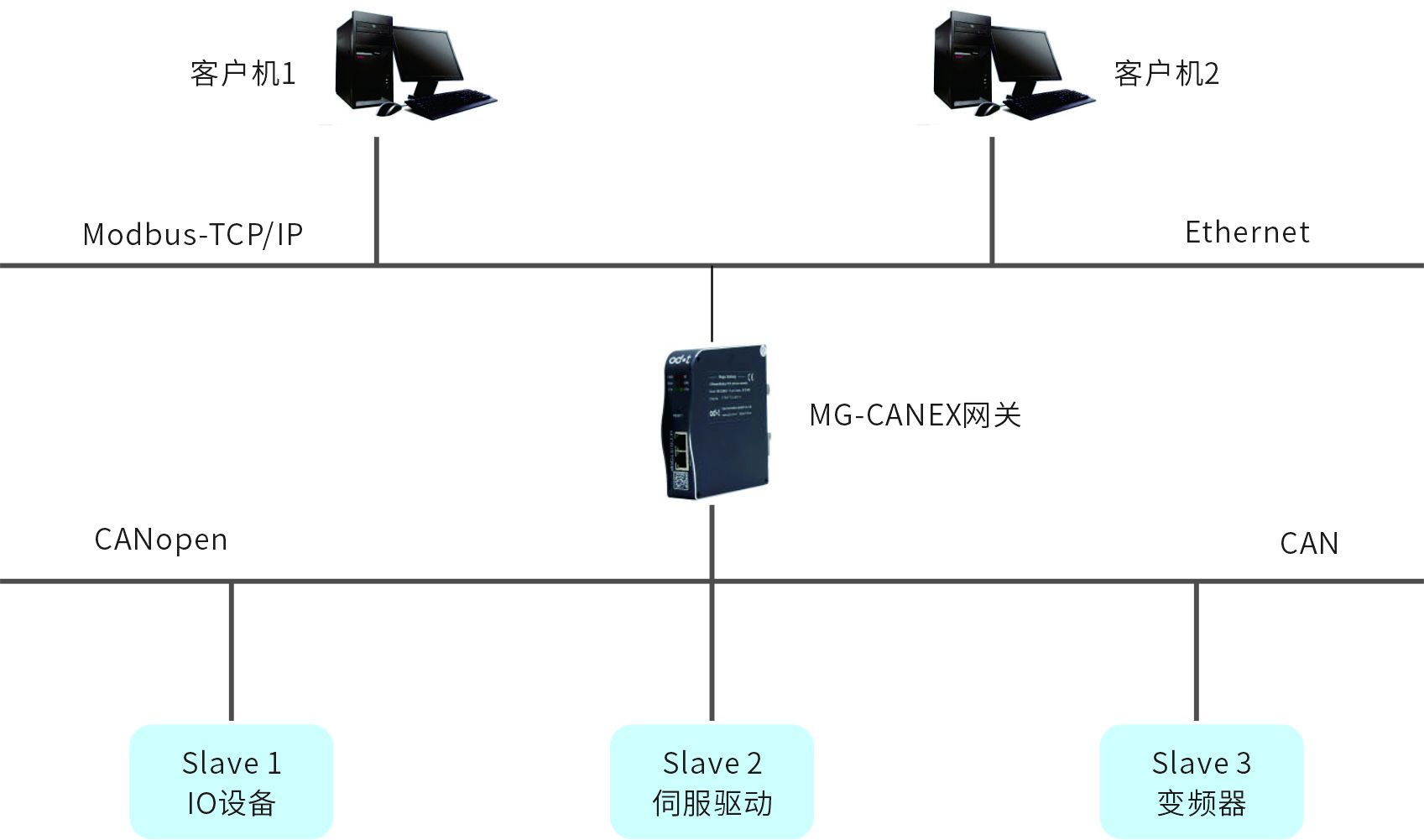

◆雙以太網口，帶交換機功能，支持級聯。 ◆2KV網口隔離保護，10M/100Mbps速率自適應，(Auto-MD/MDI-X)。 ◆支持地址映射模式，實現對TCP客戶端請求的快速響應。 ◆支持多達10個TCP客戶機訪問。 ◆6KB超大數據緩存區，數據傳輸量更大。 ◆CAN接口支持CANopen、CAN2.0A、CAN2.0B三種工作模式。 ◆設備自帶強大診斷功能，實時監控從設備通信狀態。 ◆支持一鍵復位功能，恢復出廠設置。 ◆EMC符合EN 55022:2010 & EN55024:2010 國際標準。MG-CANEX是一款CANopen到Modbus-TCP/IP的協議轉換器。設備在CANopen網絡中作為主站，帶NMT網絡管理功能，可連接標準CANopen從站設備。數據傳輸支持PDO、SDO，錯誤控制支持Node Guarding、Heartbeat。支持同步報文發送。設備在Modbus-TCP/IP網絡中作為TCP服務器，可供多個TCP客戶端同時訪問，可接入PLC控制器以及各種上位機組態軟件?？蛇B接光端機等設備實現遠距離數據傳輸。
◆雙以太網口，帶交換機功能，支持級聯。
◆2KV網口隔離保護，10M/100Mbps速率自適應，(Auto-MD/MDI-X)。
◆支持地址映射模式，實現對TCP客戶端請求的快速響應。
◆支持多達10個TCP客戶機訪問。
◆6KB超大數據緩存區，數據傳輸量更大。
◆CAN接口支持CANopen、CAN2.0A、CAN2.0B三種工作模式。
◆設備自帶強大診斷功能，實時監控從設備通信狀態。
◆支持一鍵復位功能，恢復出廠設置。
◆EMC符合EN 55022:2010 & EN55024:2010 國際標準。
環境參數
工作溫度范圍：-40~85℃/-20~70℃ 可選
存儲溫度范圍：-45~125℃
工作濕度范圍：5%~95% (無冷凝)
電源參數
電源端口數量：1 路
輸入電壓范圍：9~36VDC，3KV 隔離電壓
功耗：Max.110mA@24V
以太網參數
Modbus TCP功能碼：0x01、0x02、0x03、0x04、0x05、0x06、0x0F、0x10

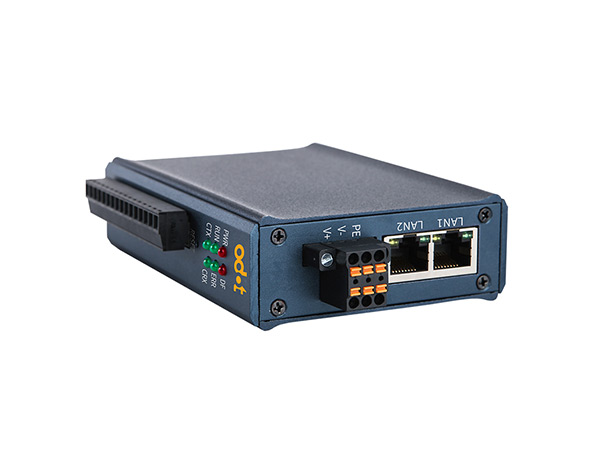

以太網端口數量：2 個 RJ45，10M、100M 自適應速率，帶交換機功能
網絡協議：ETHERNET、ARP、IP、TCP、ICMP
TCP連接數量：最大 10 個
Modbus數據存儲區
0xxxx區（線圈）：8192 Bit
1xxxx區（離散量輸入）：8192 Bit
3xxxx區（輸入寄存器）：2048 Word
4xxxx區（保持寄存器）：2048 Word
3xxxx/4xxxx區（系統診斷/控制區）：116 Word
CANopen參數
CAN波特率：10K~1Mbps
CAN協議：CANopen、CAN2.0 A、CAN2.0 B 可選
PDO功能：支持TPDO、RPDO數據傳輸，可配置200個PDO
SDO功能：支持最大8字節SDO段傳輸和最大4字節快速SDO傳輸，可配置400條SDO命令
錯誤控制：支持Node Guarding 和 Heartbeat
