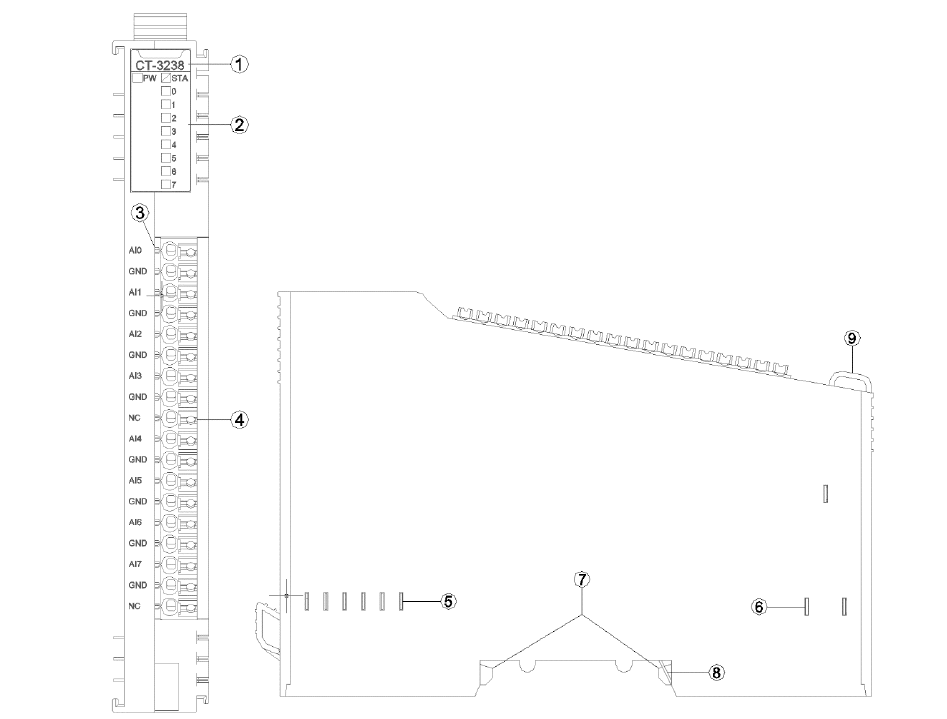

① 模塊型號
② 狀態指示燈
③ (無現場通道指示燈)
④ 接線端子和標識
⑤ 內部總線
⑥ 現場電源
⑦ 卡扣
⑧ 接地彈片
⑨ 線束固定
◆ 模塊支持 8 通道電流信號采集
◆ 模塊可配置為 0-20mA 或 4-20mA 電流信號采集
◆ 模塊支持 2 線制(非環路輸出,需外部供電)或 4 線制電流傳感器輸入
◆ 模塊內部總線和現場輸入采用磁隔離
◆ 模塊輸入通道接現場有源型模擬信號電流輸出傳感器
◆ 模塊通道具備 TVS 過壓保護
通用參數
功率：Max.65mA@5.0Vdc
隔離：I/O 至內部總線：磁隔離(2.5KVrms) 電源隔離：DC-DC
接線：I/O 接線：Max.1.5mm2(AWG 16)
安裝方式：35mm 導軌安裝
尺寸：115*14*75mm
重量：65g
環境參數
工作溫度：-40~85℃
環境濕度：5%-95%無冷凝
防護等級：IP20
輸入?yún)?shù)
通道數：8 通道
指示燈：8 個 LED 通道狀態指示燈
輸入范圍 最大：0~23.5mA
分辨率：15 Bit
采集精度：±0.3%滿量程，@25℃ ±0.5%滿量程，@-20~70℃
采樣速度：20ms/1 通道
數據格式：16 位有符號整數
