產品簡介：

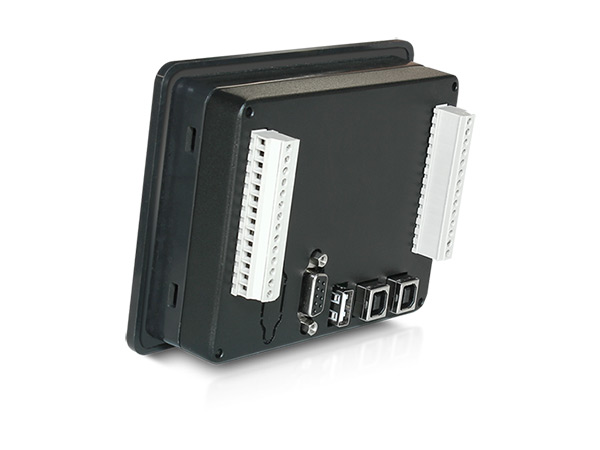

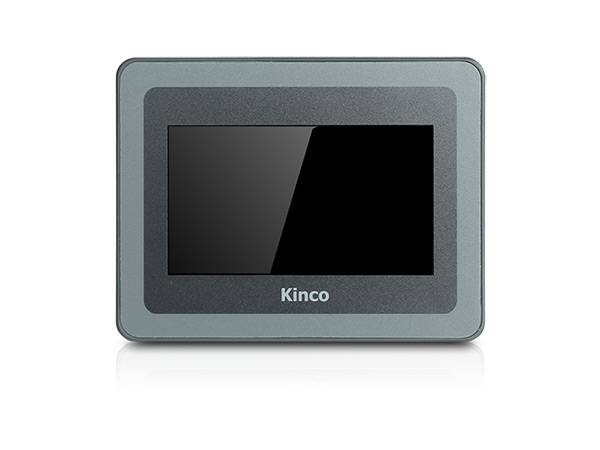

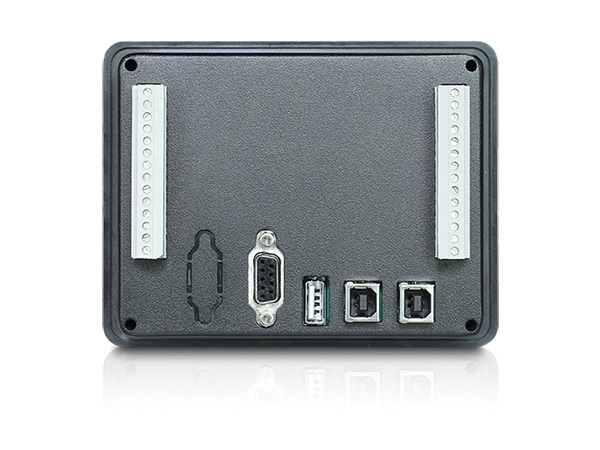

PLC和HMI集成一體，自帶多路IO及模擬量，空間安裝小且具備優良的性價比Kinco HP系列將HMI與PLC一體化，是步科公司推出的經濟混合型產品。一體機在保證功能豐富、高性能、高可靠性的前提下，優化硬件設計，集成度好，省去了PLC與HMI之間的連線，也省去了兩者直接通訊連接的過程，有效降低了用戶成本，是具備很高性價比的一體化產品。
■ 主要特性
? PLC和HMI集成一體，自帶多路IO及模擬量，空間安裝小且具備優良的性價比；
? USB編程口；
? 高速脈沖計數器；
? 高速脈沖輸出；
? 串行通信口；
? 可觸控顯示終端功能強大。
PLC和HMI集成一體，自帶多路IO及模擬量，空間安裝小且具備優良的性價比
? 4.3寸可觸控顯示終端,自帶本體開關量9*DI/DO 9*晶體管，模擬量2*AI，外形尺寸132*102*40.1mm。
? 7寸可觸控顯示終端,自帶本體開關量16*DI/DO 14*晶體管，模擬量2*AI，1*AO，外形尺寸204*150*38.55mm。
USB編程口
? 編程口采用了Micro USB接口，支持USB2.0。
高速脈沖計數器
? HP043提供4個高速脈沖計數器,HP070提供2個高速脈沖計數器。每個高速計數器都最大允許配置32個PV值，并且支持32段“CV=PV”中斷。高速計數器支持多種模式，可以進行單相、雙相（Up/Down）、AB相（1倍頻和4倍頻）等計數。HSC0和HSC1最高計數頻率為單相50KHz，雙相50KHz；HSC2和HSC3的最高計數頻率為單相20KHz，雙相為10KHz，用戶可以利用編程軟件中的【HSC配置向?qū)А恐庇^地進行配置。
高速脈沖輸出
? HP043提供3路高速脈沖輸出，HP070提供2路高速脈沖輸出。通道分別為Q0.0、Q0.1和Q0.4，都支持PTO（脈沖串）和PWM（脈寬調制）方式輸出。其中，Q0.0和Q0.1通道的最高輸出頻率可達50KHz（要求負載電阻不大于3KΩ），Q0.4通道的最高輸出頻率為10KHz。
串行通信口
?HP043-20DT 1個RS485 接口，為PORT1，通信速率最高115.2kbps， HP043-20DTC&HP070-33DT 2個RS485 接口，為PORT1、PORT2，通信速率最高115.2kbps， PORT1 支持編程協議、Modbus RTU主站和從站、自由通信， PORT2 支持Modbus RTU主站和從站、自由通信。
可觸控顯示終端功能強大
? 65536色高清色彩顯示，自帶USB主口，支持大容量數據存儲，采用Kinco HMI常規產品強大編程軟件，功能豐富。
■ 型號參數表
| 名稱 | 訂貨號 | PLC部分規格 | |||||||||
供電電壓 | DI | DO | AI | AO | 高速輸入 | 高速輸出 | 通訊口 | 擴展模塊 | 外形尺寸 （單位：mm） （長*寬*高） | ||
| 一體機 | HP043-20DT | DC 24V | 9 | 9*晶體管 | 2*AI (僅支持電壓輸入) | 無 | 單相，2*最高50KHz 2*最高20KHz 雙相，2*最高50KHz 2*最高10KHz | 2*最高50KHz 1*最高10KHz | 1*RS485 最高115.2kbps | 不支持 | 132*102*40.1 |
| HP043-20DTC | 2 可選J 型、K 型、E 型、S 型,冷端內補償或外補償 | 2*RS485 最高115.2kbps | |||||||||
| HP070-33DT | 16 | 14*晶體管 | 2*IV | 1*IV | 2*最高50KHz | 2*最高50KHz | 支持KS擴展模塊 | 204*150*38.55 | |||
| 顯示部分規格 | |||||||||||
| 顯示尺寸 | 顯示色彩 | 分辨率 | 背光燈 | 亮度 | 觸摸屏 | 液晶壽命 | 存儲器 | 配方存儲器 | 擴展存儲器 | 程序下載 | |
| 4.3寸 TFT (16:9寬屏) | 65536彩色 | 480*272像素 | LED | 250cd/m2 | 4線, 精密電阻網絡 （表面硬度4H） | 50000小時 | 128M Flash +32M DDR | 256KB | 1 USB Host | 1 USB下載 | |
| 7寸 TFT | 800*480像素 | 300cd/m2 | 256KB+實時時鐘 | ||||||||
